Mindre fortrådet controller (3U din) med 12 indgange – 4x5A udgange – ethernet, WIFI og bluetooth. Den rigtige til mindre opgaver såsom lys – varme – kulde og andet i huse på værksteder osv.
Atom Magnesium fra i3 Engineering er en U3 din kompakt universal controller til hjemme- og industriel automation. Den er bedst egnet til automationsprojekter i mindre målestok eller til ingeniørnetværk, hvor hovedkontrolkanalen er RS-485-grænsefladen med Modbus-protokollen. Det kan også bruges til at øge antallet af input i store systemer

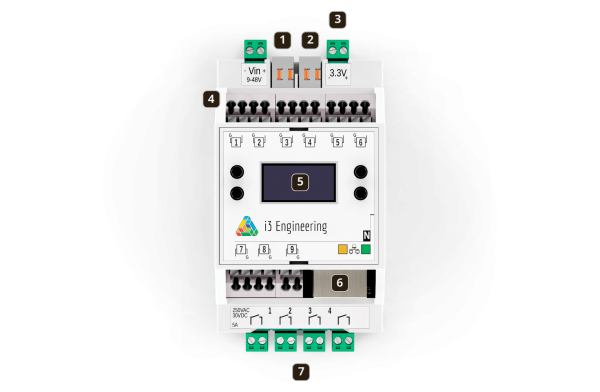

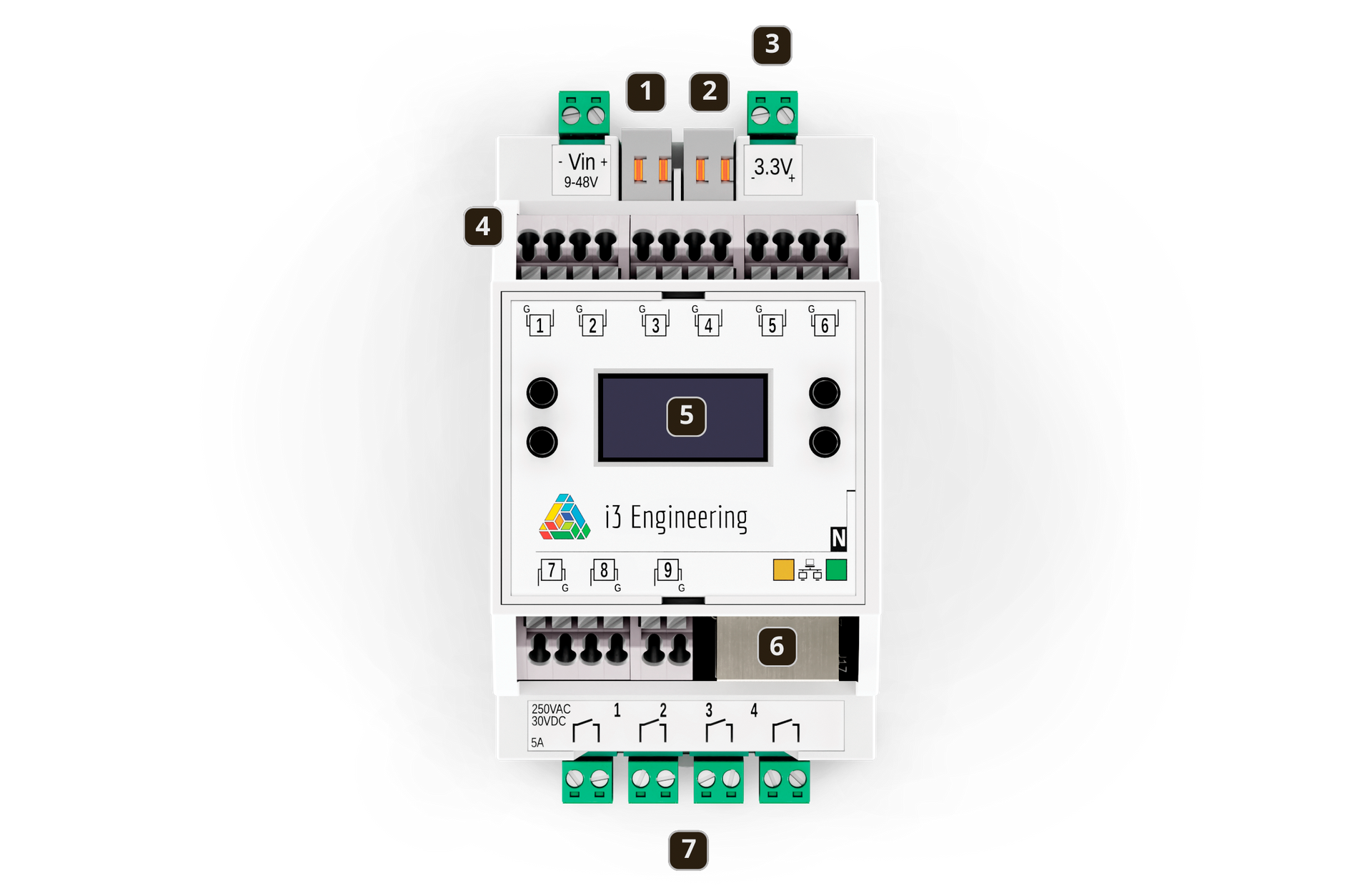

Controller er bestykket med
- CAN bus indgang
- 3 parts indgang – RS-485 interface
- 3,3V port – til f.eks. sensor strømforsyning
- 12 indgange – 12 digtale og 9 stk. med analog mulighed
- Display og programmering – kan tilvælges
- Ethernet port 10/10, Wifi 2,4 GHz og bluetooth – findes kun i N Version
- 4 stk, udgange – 5A 250V AC/30V DC
Tekniske specifikationer | |
Indgange / Udgange | |
Indgangs porte | 12 digitale, 10 af disse kan bruges i analog mode |
Spændingsområde for input uden optocoupler mode / med optocoupler mode (valgt med jumper) | 0-3,3V/0-5V |
ADC bitrate indput porte i analog mode | 12 bit |
Udgangsporte | 4 stk. 5A 250V AC / 30V DC |
Interfaces | |
RS- 485 Modbus protokol | ja |
Can bus | Ja |
1 Wire | ja på indgangs port |
Bluetooth v4.2 BLE | ja |
Ethernet ind/udgang 10/100 Mb | ja |
WiFi 802.11 b/g/n 2,4 GHz | ja |
Indikering | |
LED status indikering af ind/ud porte | ja |
Ethernet status LED indikering | ja |
OLED display for programmering og status | nej – kun ved tilvalg |
Power supply | |
Controller power supply | 9-48V DC |
Power supply til sensorer | 3,3V – 200mA |
Forbrug max | 15W |
Andet | |
Montage | Din skinne |
Unit bredde | 3U |
HxBxL | 59x88x54 mm |
