Mindre fortrådet controller (3U din) med 12 indgange – 3x5A udgange – DALI protokol styring af op til 64 enheder. Styring af controller via ethernet, WIFI og Bluetooth. Den rigtige til mindre opgaver der vedrører DALI styring.
Løsningen til styring af lysenheder ved hjælp af DALI-protokol. Giver dig mulighed for at tænde og justere lysstyrken for op til 64 lys med den passende grænseflade.

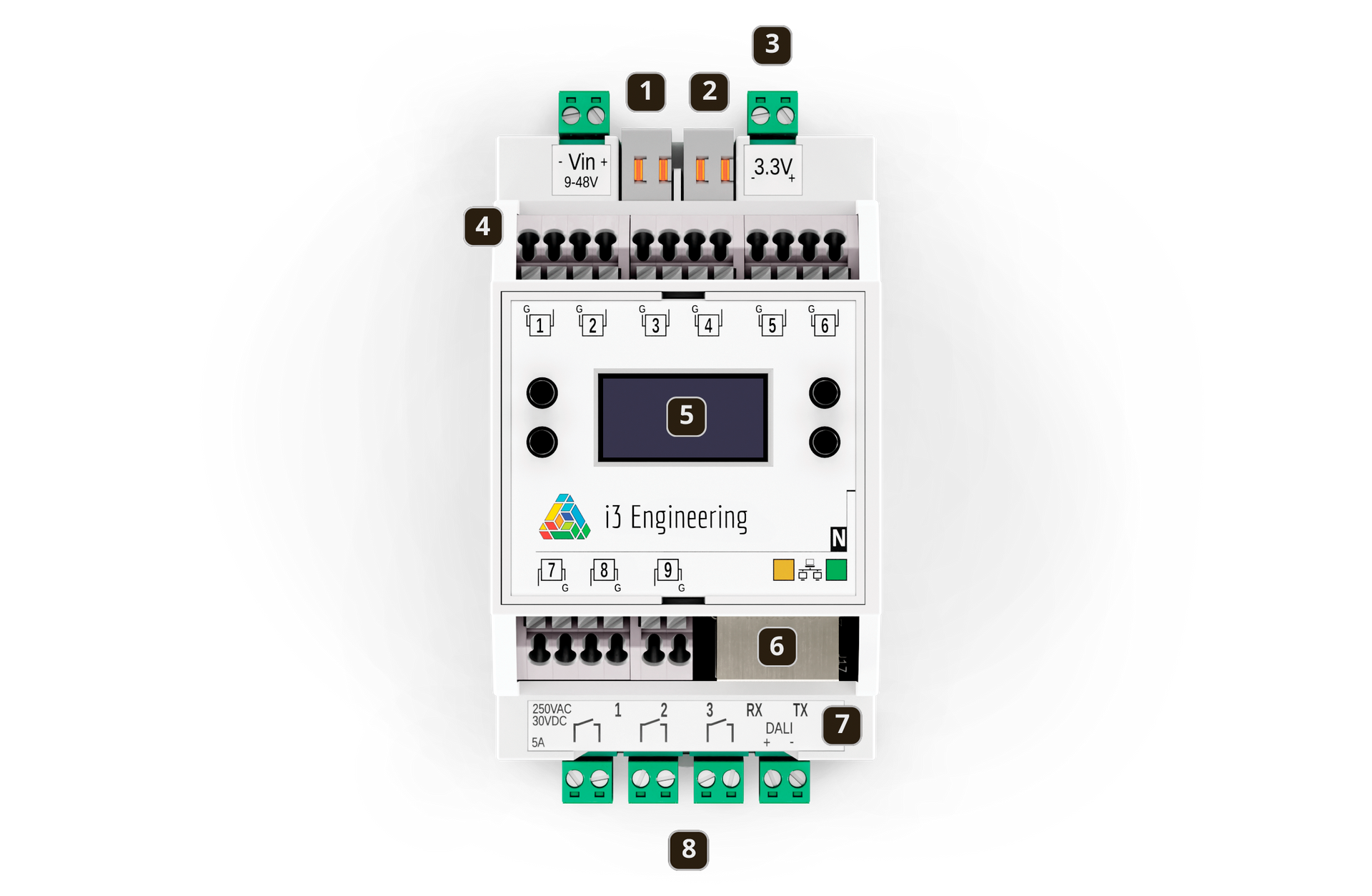

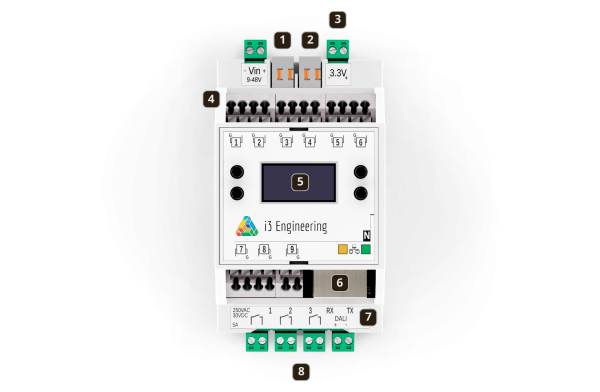

Controller er bestykket med
- CAN bus indgang
- 3 parts indgang – RS-485 interface
- 3,3V port – til f.eks. sensor strømforsyning
- 12 indgange – 12 digtale og 9 stk. med analog mulighed
- Display og programmering – kun i OLED version
- Ethernet port 10/10, Wifi 2,4 GHz og bluetooth – findes kun i N Version
- DALI styring af enheder ved hjælp af DALI protocol
- 3 stk, udgange – 5A 250V AC/30V DC
| Tekniske specifikationer | |
| Indgange / Udgange | |
| Indgangs porte | 12 digitale, 10 af disse kan bruges i analog mode |
| Spændingsområde for input uden optocoupler mode / med optocoupler mode (valgt med jumper) | 0-3,3V/0-5V |
| ADC bitrate indput porte i analog mode | 12 bit |
| Udgangsporte | 3 stk. 5A 250V AC / 30V DC |
| Interfaces | |
| RS- 485 Modbus protokol | ja |
| Can bus | Ja |
| 1 Wire | ja – på indgangs port |
| Bluetooth v4.2 BLE | ja |
| Ethernet ind/udgang 10/100 Mb | ja |
| WiFi 802.11 b/g/n 2,4 GHz | ja |
| Indikering | |
| LED status indikering af ind/ud porte | ja |
| Ethernet status LED indikering | ja |
| OLED display for programmering og status | nej – kun ved tilvalg |
| Power supply | |
| Controller power supply | 9-48V DC |
| Power supply til sensorer | 3,3V – 200mA |
| Forbrug max | 15W |
| Andet | |
| Montage | Din skinne |
| Unit bredde | 3U |
| HxBxL | 59x88x54 mm |
