Atom Helium giver mulighed for at ændre lysniveauet for LED-, halogen- og glødelamper, både individuelt og i grupper (op til 300W pr. kanal). Udover lysstyring er Atom Helium perfekt til styring af enheder som garageporte, elektriske låse, pumper, aktuatorer via PWM og meget mere. På denne Helium er desuden indbygget ethernet, WIFI og bluetooth.

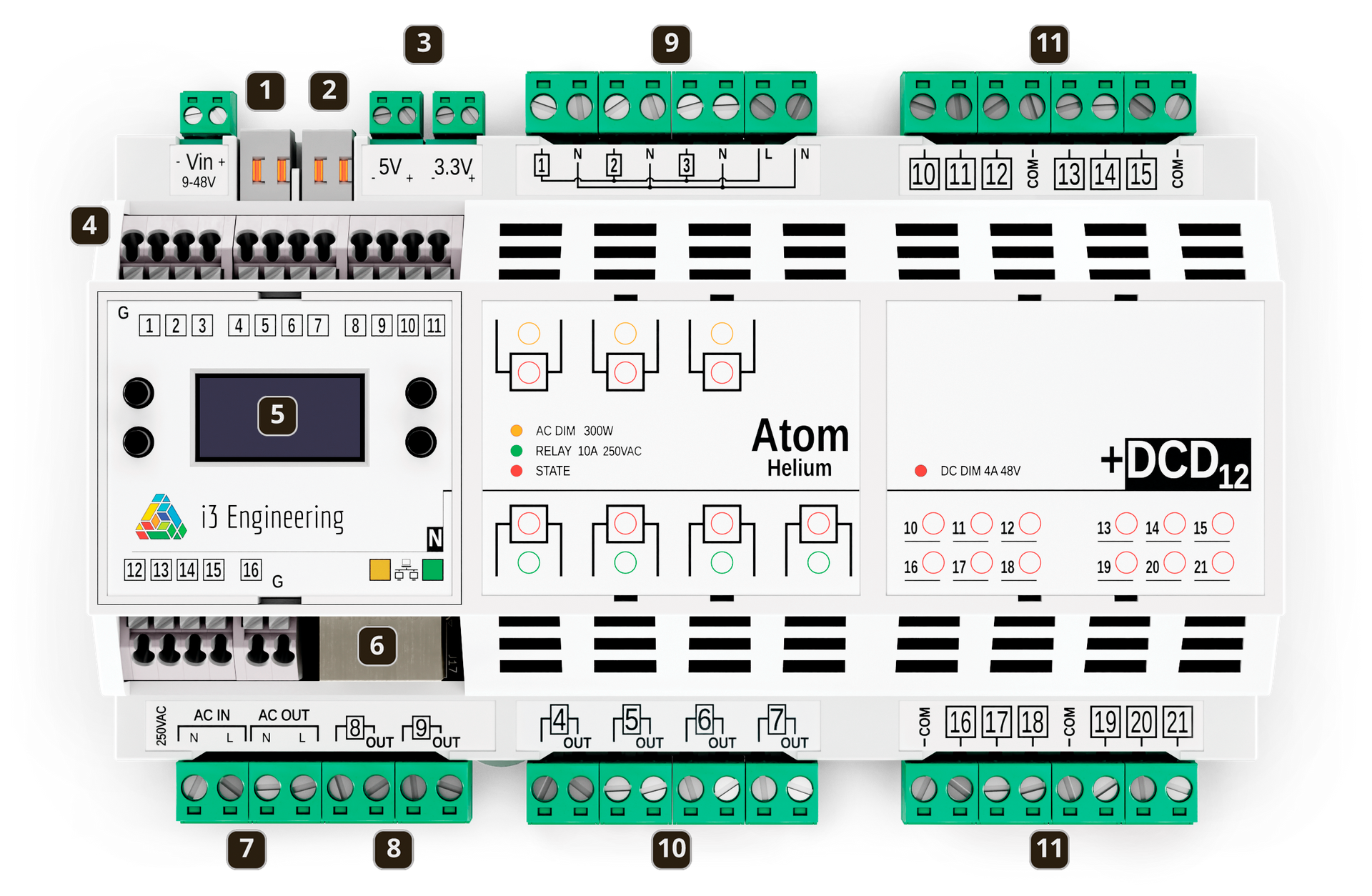

Controller er bestykket med
- CAN bus indgang
- 3 parts indgange – RS-485 interface
- 3,3V port – til f.eks. sensor strømforsyning
- 16 indgange – 16 digtale og 9 stk. med analog mulighed
- Display og programmering – kun i OLED version
- Bluetooth, Ethernet port 10/10 og Wifi- findes kun i N Version
- indbygget energi måler
- 2 stk, relæudgange – 5A 250V AC/30V DC
- 3 stk. dimmer udgange MOSFET med indbygget belastningskontrol måler
- 4 stk. relæudgange – 10A 250V AC
- 12 stk. udgange MOSFET for PWM styring
Tekniske specifikationer
| Indgange / Udgange | |
| Indgangs porte | 16 digitale, 9af disse kan bruges i analog mode |
| Spændingsområde for input uden optocoupler mode / med optocoupler mode (valgt med jumper) | 0-3,3V in1-in11/0-5V in12-in16 |
| ADC bitrate indput porte i analog mode | 12 bit |
| Relæ Udgang AC switching V. Antal udgange og max. load pr. udgang Dæmpnings metode Indbygget spændingsmåler for udgange Max AC-koblingsspænding / DC-koblingsspænding Dæmnings måde Indbygget el måler | 2 stk. 5A 250V AC / 30V DC 4stk. 10A 250V AC / 30V DC 180v -250V AC 3 stk. 300W forkant eller bagkant ja 12 stk. udgange 4A/48V PWM – 29KHz 10A – 250V |
| Interfaces | |
| RS- 485 Modbus protokol | ja |
| Can bus | ja |
| 1 Wire | Ja – på indgangs port |
| Bluetooth v4.2 BLE | ja |
| Ethernet ind/udgang 10/100 Mb | ja |
| WiFi 802.11 b/g/n 2,4 GHz | ja |
| Indikering | |
| LED status indikering af ind/ud porte | ja |
| Ethernet status LED indikering | ja |
| OLED display for programmering og status | nej – kan tilvælges |
| Power supply | |
| Controller power supply | 9-48V DC |
| Power supply til sensorer | 3,3V – 200mA / 5V – 200mA |
| Forbrug max | 15W |
| Andet | |
| Montage | Din skinne |
| Unit bredde | 9U |
| HxBxL | 59x88x161 mm |
