i3 Engineering Atom Oxygen +DCD12 N

Komplet løsningen med 16 indgange og 29 udgange, der passer bedst til styring af forskellige typer lys som pære – LED med og uden dæmpning, controlleren kan styre AC- og DC-belastninger med mulighed for dæmpning og skift af farver. Udover lysstyring er den perfekt til styring af enheder som garageporte, elektriske låse, pumper, aktuatorer og osv.

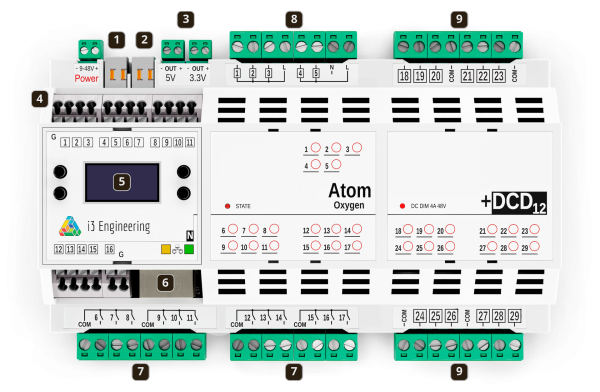

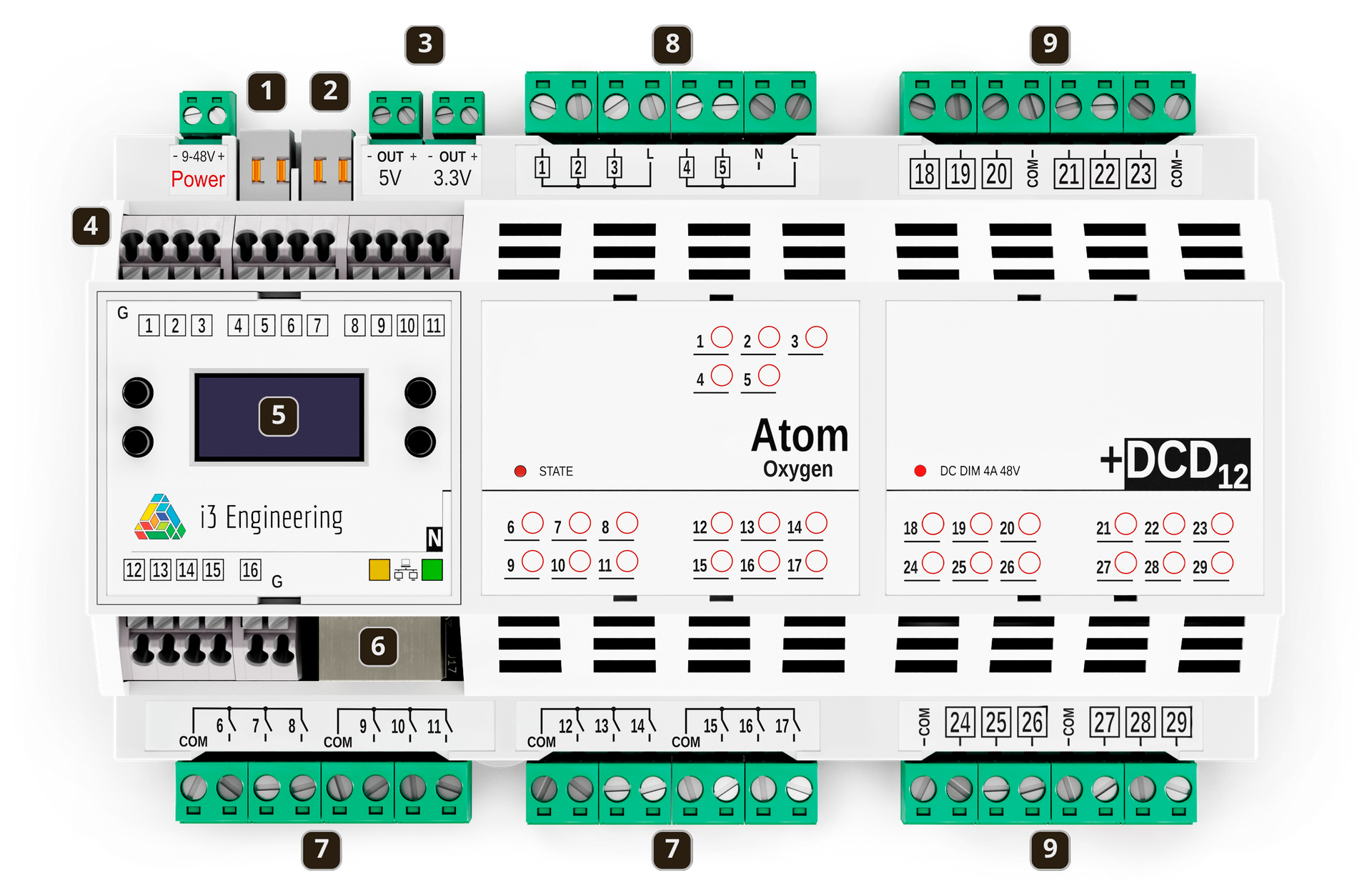

Controller er bestykket med

  1. CAN bus indgang
  2. 3 parts indgange – RS-485 interface
  3. 3,3V – 5V porte – til f.eks. sensor strømforsyning
  4. 16 indgange -16 digtale og 9 stk. med analog mulighed
  5. Display og programmering – kun i OLED version
  6. Bluetooth, Ethernet port 10/10 og Wifi- findes kun i N Version
  7. 14 stk. relæudgange – 5A 250V AC
  8. 5 stk. AC dæmpere
  9. 12 stk. MOSFET DC – dæmpere

Tekniske specifikationer

Indgange / Udgange
Indgangs porte16 digitale, 9 af disse kan bruges i analog mode
in 1-in11-0-3,3V
in12-in16-0-5V
ADC bitrate input porte i analog mode12 bit
Relæudgange

Dæmpbare udgange AC
AC switching V.
Max. load pr. udgang
Dæmpnings metode

MOSFET udgange
AC – DC switching
Dæmpnings metode
12 stk. 5A – 250V AC

5 stk.
180-250V
150W AC
forkant

12 stk.
4A – 48V AC – DC
PWM – 29KHz
Interfaces
RS- 485 Modbus protokolja
Can busja
1 WireJa – på indgangs port
Bluetooth v4.2 BLEja
Ethernet ind/udgang 10/100 Mbja
WiFi 802.11 b/g/n 2,4 GHzja
Indikering
LED status indikering af ind/ud porteja
Ethernet status LED indikeringja
OLED display for programmering og statusnej – kan tilvælges
Power supply
Controller power supply 9-48V DC
Power supply til sensorer3,3V – 200mA / 5V – 200mA
Forbrug max15W
Andet
MontageDin skinne
Unit bredde 9U
HxBxL59x88x161 mm
