Mobotix Mx2wire

Mx2wire: Ethernet & PoE via to-leder kabel.

Ved hjælp af Mx2wire systemet fra Mobotix bliver f.eks. 2 ledninger pludseligt et Ethernet-netværk med PoE  i en afstand på op til 500 m.




Download PDF :  Mx2wire de   Mx2wire_en


Ikke mere benyttede  to-leder kabler (analog telefonlinje, antenne kabel eller klokke ledning) kan nu bruges til at tilslutte en 10/100 Mbit / s Ethernet-enhed (f.eks. Pc, WLAN, IP-kamera, IP-telefon eller IP-dørstation) uden brug af nye kabler. Der monteres en Mx2wire enhed i begge ender af kablet, som automatisk konfigurerer sig selv som enten afsender eller modtager (MOBOTIX patent).

Mobotix Mx2wire kan ud over data muligheden bruges som PoE (Power over Ethernet i henhold til IEEE 802.3af standarden til f.eks. et Mobotix netværkskamera) der også overføres via to-leder kabelet



Mx2wire forsynes via PoE fra netværkskablet og det  tilsluttede udstyr kan have et forbrug på op til 7 watt via PoE.

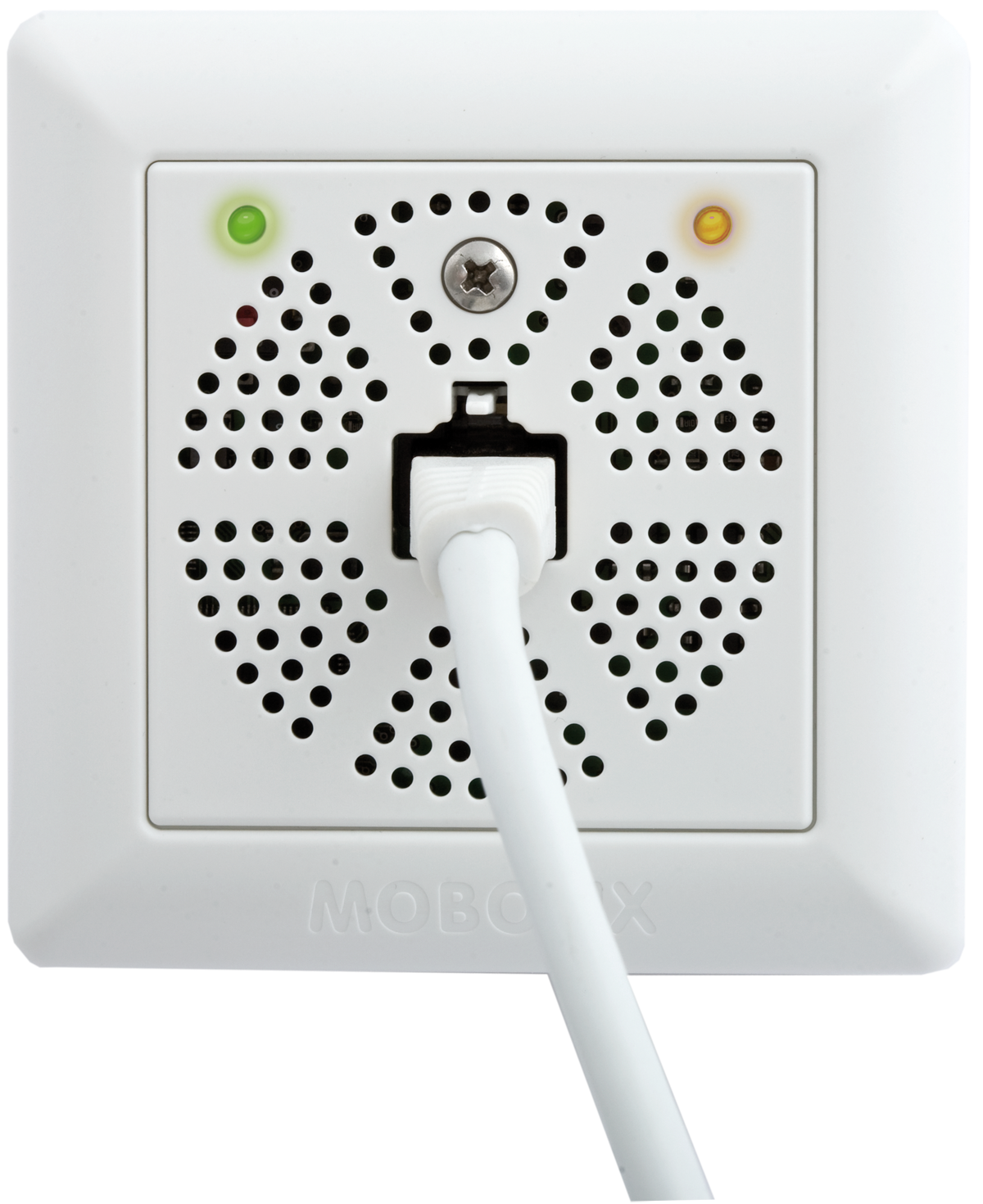

Mx2wire leveres i en standard socket ramme i forskellige designs, men kan også anvendes med overfladen monteret stik.

Skema Mx2wire +

Mx2wire – transmission af Ethernet og PoE over-pair kabel



  • Anvendelse af Ethernet og PoE over-pair kabel
  • Enkel tilslutning af 10/100 Mbps Ethernet-enheder
  • Erstatter det dyre og tidskrævende installation af netværkskabler
  • Tilslutning f.eks. pc’er, WLAN DSL routere, IP-kamera, IP-telefon, IP dørstation
  • Tilsluttede enheder forsynes med op til 7 watt via PoE
  • Ideelt når radio kommunikation ikke er mulig (afstand fra senderen, vægtykkelse, etc.)
  • Transmission op til 500 m, datahastighed på op til 30 Mbit / s
  • Enkel installation i standard sokler (forsænket eller dåse)
  • Udviklet, produceret og patenteret af Mobotix Tyskland
  • To LED’er viser tilslutning og forsynings status
  • Forsyning af Mx2wire via en standard PoE switch





Mx2wire
Mx2wire
Koaksialkabel
0,6 mm inderleder
ved 50 m
data:    50 Mbit/s, strøm: 13 W ved 100 mdata: 50 Mbit/s, strøm: 11 W ved 500 mdata: 45 Mbit/s, effekt: –
Opkaldsline
0,8 mm
ved 50 m
data:    50 Mbit/s, strøm: 13 W ved 100 mdata: 50 Mbit/s, strøm: 13 W ved 200 mdata: 50 Mbit/s, effekt: 13 W
Installationskabel
1,5 sqmm
ved 50 m
data:    50 Mbit/s, strøm: 13 W ved 100 mdata: 50 Mbit/s, strøm: 13 W ved 200 mdata: 50 Mbit/s, effekt: 13 W
Netværk installationskabel **
Cat-7
ved 200 m
data: 50 Mbit/s, power: 13 W ved 300 m data: 50 Mbit/s, power: 13 W ved 500 m data: 50 Mbit/s, effekt: 13 W

** Ca. værdier der afhænger af montage sted, kan varierer
